Espansione I/O, I2C, OneWire, RS485, Alimentazione 7/24Vdc, Protocollo Multi Master DanBus

Modulo di Espansione RS485 Multi-Master Veloce con Protocollo Danbus, Alimentazione 7-24VDC, I2C e OneWire

La rivoluzione delle reti paritetiche Peer-to-Peer con tolleranza d'alimentazione estesa per l'automazione.

Nelle architetture di controllo tradizionali, lo scambio di informazioni è spesso vincolato a dinamiche Master-Slave che interrogano ciclicamente i nodi, introducendo inevitabili ritardi di risposta. Questo modulo di espansione DL485P supera i limiti dei vecchi sistemi a interrogazione automatica grazie a una sofisticata tecnologia RS485 Multi-Master veloce. Ogni unità integrata nel bus possiede l'intelligenza per rilevare una variazione sui sensori e trasmettere i dati in tempo reale, senza attendere il benestare di un'unità centrale.

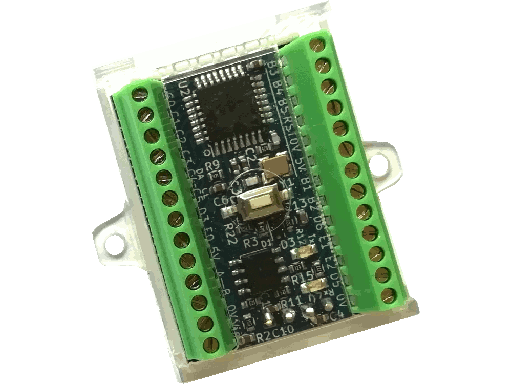

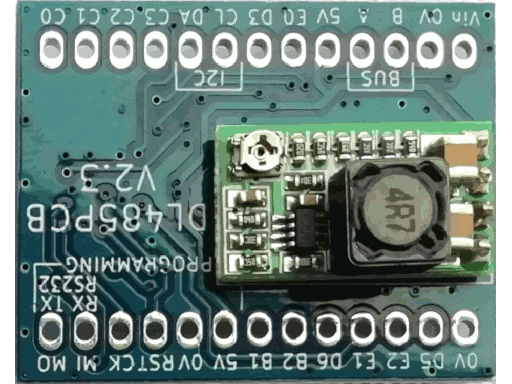

Il punto di forza elettrico di questa scheda risiede nel suo regolatore di bordo ad ampio spettro, capace di accettare un'alimentazione continua flessibile compresa tra 7VDC e 24VDC. Questa caratteristica permette al modulo di adattarsi istantaneamente sia ai classici alimentatori industriali a 24V che ai comuni sistemi domotici o di sicurezza operanti a 12V, garantendo una stabilità operativa eccellente contro le fluttuazioni di tensione. Il modulo viene fornito completo di scatola di protezione (BOX) e morsettiera, agevolando l'installazione pulita e sicura nei quadri elettrici o nelle cassette di derivazione.

Il cuore del sistema: Architettura RS485 Multi-Master e Protocollo Danbus.

Il coordinamento di una rete paritetica ad alte prestazioni si affida alla sinergia tra l'affidabilità fisica della linea seriale e l'ottimizzazione del software di gestione:

• Comunicazione Multi-Master immediata e senza latenze: Lo standard fisico RS485 assicura un'elevata immunità ai disturbi elettromagnetici tipici degli ambienti industriali. L'implementazione Multi-Master trasforma il bus in una rete simmetrica dove ogni modulo agisce in modo autonomo, azzerando i tempi morti e rispondendo istantaneamente alle esigenze di telecontrollo e monitoraggio real-time.
• Protocollo Danbus con gestione intelligente dei conflitti: La convivenza di più nodi trasmittenti sullo stesso doppino di comunicazione è regolata dalle logiche avanzate del protocollo Danbus.
• Arbitrato Rapido delle Collisioni: Se due o più moduli tentano di occupare la linea seriale contemporaneamente, il protocollo Danbus interviene immediatamente risolvendo il conflitto e assegnando le priorità di transito senza generare blocchi di sistema o perdite di pacchetti.
• Struttura Snelled dei Dati: Per massimizzare la velocità di trasmissione effettiva sul bus RS485, il protocollo Danbus riduce all'essenziale le informazioni di controllo, mantenendo la rete reattiva e performante anche in presenza di decine di dispositivi interconnessi.
• Architettura Peer-to-Peer Nativa: I moduli sono in grado di dialogare direttamente tra loro senza dover necessariamente transitare da un PC o PLC master, semplificando la programmazione logica distribuita.

Hub di espansione integrato con supporto nativo I2C e OneWire.

La densità e la varietà delle interfacce hardware a disposizione rendono questa scheda un perfetto concentratore di dati per qualsiasi tipologia di sensoristica avanzata:

1. Interfaccia Bus I2C Dedicata: Consente il collegamento a corto raggio di componenti digitali locali all'interno del quadro, come display diagnostici di controllo, sensori di pressione o moduli di memoria aggiuntivi.
2. Porta Rete OneWire Nativa: Progettata per la gestione semplificata e in cascata di sensori di temperatura digitali (come i celebri DS18B20). Questo standard permette di leggere decine di punti di rilevamento distribuiti in stanze o macchinari utilizzando un solo filo di segnale più la massa, riducendo drasticamente la complessità del cablaggio.
3. Linee I/O di precisione: Canali flessibili pronti per l'acquisizione di segnali digitali in ingresso o per l'attivazione di carichi esterni a bassa tensione, con sistemi di controllo errori integrati per prevenire falsi comandi dovuti a sbalzi elettrici causati da motori o teleruttori.

Caratteristiche Tecniche in primo piano:

• Modalità di Rete: RS485 Multi-Master simmetrico (Peer-to-Peer).
• Protocollo di Rete: Danbus nativo ad alta velocità.
• Range di Alimentazione: Da 7VDC a 24VDC flessibile.
• Interfacce Locali: 1 porta bus I2C + 1 linea bus OneWire.
• Configurazione Hardware: Completo di contenitore di protezione (BOX) e morsettiera per installazione sicura.

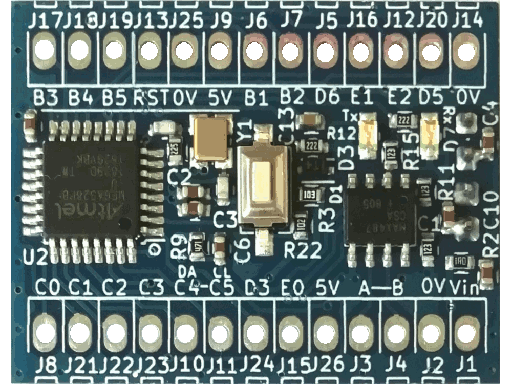

• Microcontrollore utilizzato: ATMEGA328PB.

Scegli la reattività, la velocità e la tolleranza d'alimentazione estesa di una rete RS485 Multi-Master basata sul protocollo Danbus per i tuoi progetti di automazione industriale, controllo ambientale, monitoraggio remoto e domotica professionale.

Per tutti i dettagli sulla programmazione e sul funzionamento avanzato, si prega di fare riferimento al wiki dedicato all'indirizzo wiki.elettro.info.
