Scheda di Espansione con Bus RS485: 12 I/O, I2C, OneWire, Protocollo Danbus, Alimentazione 5/24Vdc

Massima flessibilità di integrazione per sistemi di controllo e automazione con Protocollo Multi Master DanBus

L'evoluzione degli impianti di automazione industriale e della domotica avanzata richiede moduli periferici capaci di dialogare in modo stabile su lunghe distanze e di gestire una grande varietà di sensori e attuatori. Questa scheda di espansione su Bus RS485 rappresenta lo strumento ideale per espandere i punti di controllo di PLC, mini-computer (come Raspberry Pi o PC industriali) e centraline domotiche, concentrando molteplici canali di comunicazione in un unico punto logico.

Il dispositivo viene fornito pronto all'uso ed è completo di contenitore protettivo, facilitando l'installazione all'interno di quadri elettrici, cassette di derivazione, garantendo ordine nel cablaggio e isolamento meccanico dei circuiti elettronici.

Linee I/O configurabili e supporto nativo I2C + Seriale Hardware

La forza di questa scheda elettronica risiede nella densità e nella varietà delle sue interfacce hardware, che permettono di coprire quasi ogni esigenza di interfacciamento sul campo:

• 12 Canali di Input/Output digitali versatili e alcuni analogici

​I 12 canali I/O programmabili a bordo consentono di gestire in parallelo un elevato numero di periferiche. Possono essere configurati per acquisire segnali digitali in ingresso (come lo stato di contatti magnetici, pulsanti, fotocellule o sensori di presenza) oppure per pilotare carichi esterni in uscita (tramite l'eccitazione di relè, segnalatori acustici, LED di stato o teleruttori) con livelli 0/5V.

• Interfacce I2C e OneWire per sensoristica avanzata

​Oltre agli I/O standard, la scheda estende le sue capacità di lettura integrando bus di comunicazione locali a corto raggio:

• • Bus I2C: Ideale per il collegamento ravvicinato di display di controllo, memorie EEPROM esterne, sensori di pressione o accelerometri ad alta precisione.
  • Rete OneWire: Perfetta per la gestione semplificata in cascata di sensori di temperatura digitali diffusi (come i celebri DS18B20), richiedendo un solo filo di dati più la massa per leggere decine di punti di rilevamento termico all'interno di stanze, tubazioni o macchinari.

Protocollo Danbus su standard RS485: Robustezza sulle lunghe distanze, Bassa latenza, MultiMaster

Il cuore della comunicazione remota si affida allo standard RS485, il bus industriale per eccellenza noto per la sua eccezionale immunità ai disturbi elettromagnetici e per la capacità di coprire distanze di cablaggio superiori al chilometro senza perdita di dati.

La gestione dei pacchetti dati è affidata al protocollo Danbus, un'architettura software ottimizzata che garantisce:

1. Indirizzamento Univoco: Permette di collegare decine di schede di espansione sullo stesso doppino a due fili dell'RS485, creando una rete capillare di migliaia di I/O gestiti da un unico master.
2. Velocità e Reattività: Il protocollo è strutturato per ridurre al minimo l'overhead di dati, assicurando tempi di risposta rapidissimi sia nella lettura degli ingressi che nell'attivazione delle uscite.
3. Integrità del Segnale: Sistemi di controllo degli errori integrati evitano che sbalzi di tensione o interferenze industriali legati ai motori elettrici possano generare falsi comandi o letture errate.

Caratteristiche Tecniche in primo piano

• Interfaccia Principale: Bus seriale RS485 ad alta immunità.
• Protocollo di Rete: Danbus nativo.
• Capacità Hardware: 12 canali I/O digitali configurabili.
• Bus di Espansione Locali: Canale I2C + Linea OneWire dedicati.
• Fornitura: Completa di guscio/contenitore di protezione per montaggio sicuro.

Caratteristiche Principali:

• Bus di comunicazione: RS485
• Protocollo: DANBUS
• Ingressi/Uscite digitali (IO): 12
• Interfacce: I2C, OneWire

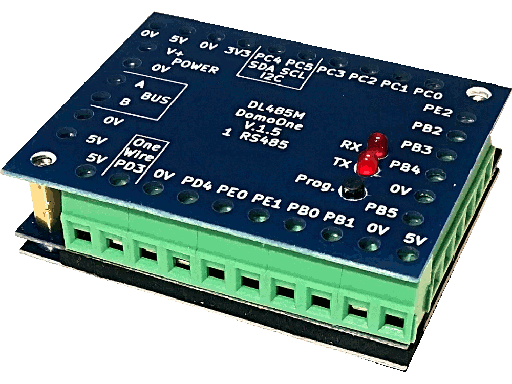

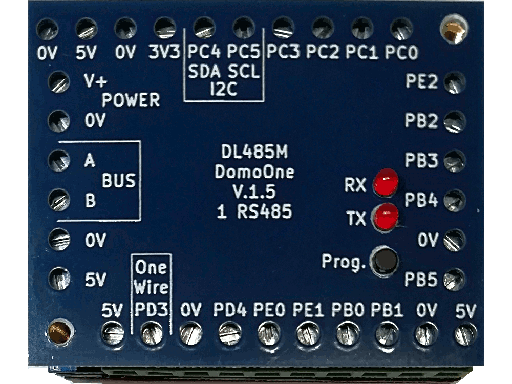

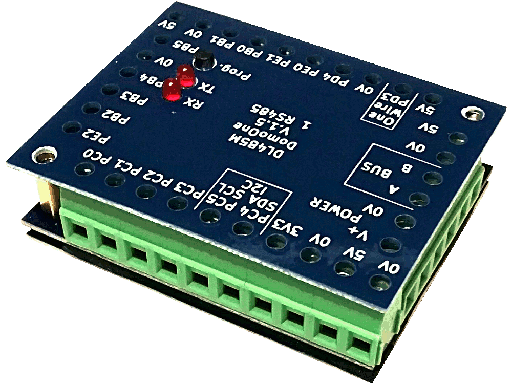

• Contenuto: Scheda di espansione con contenitore integrato DL485M
• Microcontrollore utilizzato: ATMEGA328PB.

Ottimizza l'architettura del tuo impianto di automazione con un modulo di espansione completo, robusto e flessibile. Smetti di stendere chilometri di cavi per ogni singolo sensore e centralizza la tua gestione grazie al potenziale del bus RS485 e del protocollo Danbus.

Vai al WiKi per Caratteristiche e programmazione

👉 Acquista ora la Scheda di Espansione con Bus RS485 12 I/O su Elettro.info e porta l'efficienza industriale e domotica al livello successivo!
