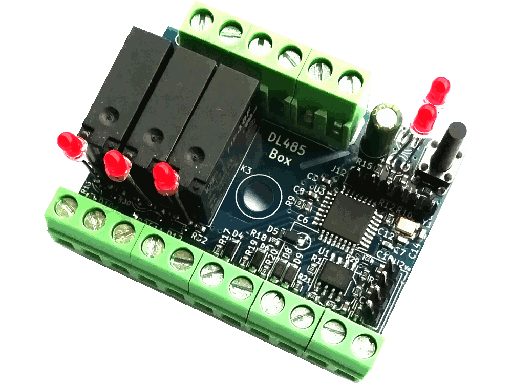

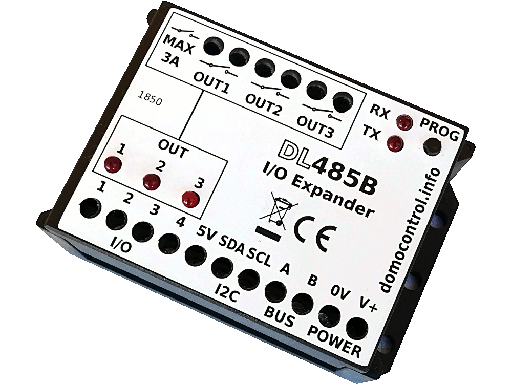

Modulo di Espansione RS485 Multi-Master Veloce con Protocollo Danbus, 4 I/O, I2C e 3 Uscite a Relè

La rivoluzione delle reti paritetiche Peer-to-Peer nell'automazione e nel controllo carichi.

Nei sistemi di automazione tradizionali, la gestione dei dispositivi è spesso rallentata da strutture Master-Slave in cui le periferiche attendono passivamente l'interrogazione da parte di un'unità centrale. Questo modulo di espansione DL485B supera ogni collo di bottiglia grazie a un'architettura avanzata RS485 Multi-Master veloce. Ogni scheda inserita all'interno della rete può prendere autonomamente il controllo del bus per trasmettere dati o segnalare un cambio di stato all'istante, non appena l'evento si verifica sul campo.

Il dispositivo viene fornito pronto all'uso e completo del suo contenitore di protezione protettivo, una soluzione ideale per l'installazione immediata e sicura all'interno di quadri elettrici, moduli di automazione o scatole di derivazione, mantenendo il cablaggio pulito e isolato.

Il cuore del sistema: Architettura RS485 Multi-Master e Protocollo Danbus. La vera innovazione tecnologica di questa scheda risiede nella perfetta sinergia tra l'hardware di comunicazione seriale ad alta immunità e l'algoritmo di gestione dei dati:

• Comunicazione Multi-Master simmetrica e senza latenze: L'integrazione del Multi-Master su standard fisico RS485 permette a tutti i nodi della rete di comportarsi come unità intelligenti indipendenti. Se un sensore rileva una variazione critica, la scheda invia immediatamente il dato sul bus senza attendere i cicli di polling di un server o di un PLC centrale. Questo azzera i tempi di risposta, rendendo il sistema ideale per applicazioni in tempo reale dove la reattività è fondamentale.
• Protocollo Danbus con gestione intelligente delle collisioni: Per coordinare più nodi Master che trasmettono contemporaneamente sullo stesso doppino a due fili, la scheda si affida alle logiche del protocollo Danbus. Questo protocollo proprietario ottimizzato ottimizza la rete con la massima efficienza.
• Arbitrato Hardware/Software Rapido: Danbus risolve all'istante le collisioni di pacchetti nel caso in cui più moduli tentino di parlare nello stesso momento, assegnando le priorità corrette senza bloccare o rallentare il flusso di dati sulla rete.
• Velocità di Trasmissione Ottimizzata: La struttura dei pacchetti del protocollo Danbus è ridotta all'essenziale per sfruttare al massimo la banda passante dell'RS485, garantendo comunicazioni fulminee anche in reti complesse composte da decine di moduli interconnessi.
• Architettura Peer-to-Peer Nativa: Le schede possono dialogare direttamente tra loro senza l'intermediazione di un server centrale. Questo permette, ad esempio, a un ingresso attivato sulla Scheda A di comandare direttamente un'uscita a relè posizionata sulla Scheda B lungo il bus.

4 Linee I/O configurabili, 3 uscite a relè e porta di espansione I2C. Oltre alle sue eccezionali doti di connettività di rete, il modulo DL485B si propone come un versatile attuatore e concentratore di segnali per impianti domotici e industriali:

1. 3 Uscite a Relè di Potenza: Perfette per il pilotaggio diretto di carichi elettrici come luci, motori di tapparelle, elettrovalvole, pompe o sirene di allarme, garantendo un isolamento galvanico sicuro tra la logica di controllo e l'alta tensione.
2. 4 Canali I/O Digitali Programmabili: Utilizzabili come ingressi di precisione per acquisire lo stato di pulsanti, interruttori, fotocellule o contatti magnetici d'allarme, oppure configurabili come uscite ausiliarie a bassa tensione.
3. Interfaccia Bus I2C Integrata: Consente il collegamento a corto raggio di periferiche aggiuntive posizionate all'interno dello stesso quadro, come display diagnostici di controllo, sensori di pressione ambientali o chip di memoria esterni.

Caratteristiche Tecniche in primo piano:

• Modalità di Rete: RS485 Multi-Master avanzato (Peer-to-Peer).
• Protocollo di Gestione: Danbus veloce con sistema anti-collisione integrato.
• Uscite di Potenza: 3 relè indipendenti per la gestione dei carichi.
• Risorse Ausiliarie: 4 canali Input/Output digitali programmabili + 1 porta bus I2C.
• Involucro: Contenitore di protezione incluso nella confezione per un montaggio stabile.
• Microcontrollore utilizzato: ATMEGA328PB.

Supera i limiti dei vecchi sistemi industriali a interrogazione ciclica. Scegli la reattività, la velocità e la flessibilità di una rete RS485 Multi-Master basata sul protocollo Danbus per i tuoi progetti di automazione industriale, domotica avanzata e telecontrollo.

Per tutti i dettagli sulla programmazione e sul funzionamento avanzato, si prega di fare riferimento al wiki dedicato all'indirizzo wiki.elettro.info.

👉 Acquista ora il Modulo di Espansione RS485 Multi-Master Danbus DL485B su Elettro.info e porta l'efficienza del controllo carichi al livello successivo!
