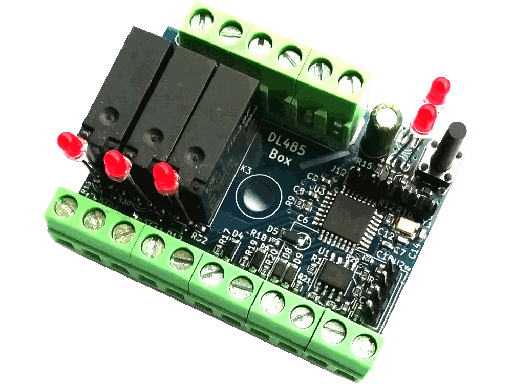

Centralina controllo motori tapparelle con gruppi e timer personalizzabili

Gestione comandi singoli e comandi di gruppo centralizzati fino a 2 livelli (esempio zone giorno / zona notte e appartamento completo) di veneziane finestre a vasistas, lucernai e tapparelle motorizzate, Timer interno di sicurezza programmabile dall'utente.

Caratteristiche tecniche

• Alimentazione centralina: da 7-24dc
• Consumo centralina: Standby < 20mA  / 60mA con motore in movimento
• Alimentazione motori: 24Vdc / 230Vac
• 3 uscite Relè: Comando Su/Giù motore + relè che si attiva per entrambi i movimenti (accensione spia di movimento oppure alimentazione neutro motore)
• Corrente massima uscita: 3A
• Indicazioni a LED: Relè 1 ON / Rele 2 ON / Presenza di comandi sul BUS a livello 1 e a livello 2 / Indicazioni per la programmazione del tempo massimo
• Pulsanti di comando: vanno usati dei pulsanti di comando non interbloccati
• 6 Ingressi: Comandi locali SU/GIÙ, Bus di raggruppamento livello 1 , Bus di raggruppamento livello 2
• Tempo massimo di movimento motore: programmabile direttamente da pulsanti di comando (preimpostato a 30 secondi)
• Livello di Pretezione: IP20

Descrizione funzionamento

All'arrivo dell'alimentazione delle centraline, i relè sono spenti, quindi embrambi i fili del motore sono collegati allo stesso polo dell'alimentazione e il motore è fermo.

E' possibile dare il comando al singolo motore sugli ingressi 1 e 2.

Si possono raggruppare più unità collegando tra di loro tutti gli ingressi 3 e 4 (vedi schema). Ogni centralina può inviare comandi alle altre unità attraverso questo BUS; inoltre è possibile comandare il gruppo aggiungendo 2 pulsanti in parallelo al BUS (vedi schema).

Si possono raggruppare più gruppi collegando gli ingressi 5 e 6 di solo una centralina di ogni gruppo. Ogni centralina può inviare comandi alle altre centraline attraverso questo BUS; inoltre è possibile comandare il gruppo aggiungendo ulteriori 2 pulsanti in parallelo al BUS (vedi schema).

Funzionamento dei pulsanti locali Su/Giù

• Comando breve a motore spento: la pressione breve sul pulsante locale Su/Giù comanda il movimento completo del motore fino a fine corsa o tempo massimo impostato (per default 30 secondi).
• Comando breve a motore acceso: la pressione breve su uno dei 2 pulsanti arresta il motore.
• Comando prolungato a motore spento: fa spostare il motore fino al rilascio del pulsante
• Comando prolungato a motore acceso: se il comando è nella stessa direzione non ha effetto, se è nella direzione opposta, spegne il motore e poi lo fa ripartire nella direzione opposta.
• Stop di tutti i motori: alla pressione contemporanea dei tasti Su/Giù, tutti i motori raggruppati a qualsiasi livello si fermano.
• Comando di tutti i motori del gruppo:  premendo contemporaneamente i 2 tasti Su/Giù e rilasciando la direzione NON VOLUTA, si darà il comando a tutti i motori del gruppo. Mantenendo il pulsante ulteriormente premuto per 3 secondi, si faranno partire anche i motori raggruppari a livello superiore.

Pulsanti di gruppo

• Comandi di tutti i motori di gruppo: la pressione breve comanda il movimento completo di tutti i motori del gruppo fino a fine corsa o al tempo massimo previsto.
• Stop di tutti i motori: alla pressione contemporanea dei tasti Su/Giù, tutti i motori raggruppati a qualsiasi livello si fermano.
• Comando dei motori di tutti i gruppi:  Premendo contemporaneamente i 2 tasti Su/Giù e rilasciando la direzione NON VOLUTA, si darà il comando a tutti i motori presenti raggruppati senza l'attesa dei 3 secondi.

Programmazione del tempo massimo di movimento motori

1. Posizionare il motore a fine corsa o Su o Giù.
2. Premere contemporaneamente i comandi Su e Giù e mantenerli premuti per almento 6 secondi così si ha l'entrata in modalità programmazione che viene segnalata con un trillo di breve durata di entrambi i LED di indicazione di arrività dei BUS.
3. Rilasciando il tasto della direzione non voluta, si ha l'inizio del movimento e sui LED di indicazione BUS si ha un un lampeggio ogni secondo; per i primi 2 secondi lampeggia solo uno dei due LED per indicare che il tempo è troppo breve. Dal terzo secondo in poi, lampeggiano entrambi i LED.
4. Rilasciando il pulsante o premendo anche l'altro, si ha l'uscita dalla programmazione e il tempo di movimento viene memorizzato in modo permanente anche in mancanza di alimentazione.

NB: Agendo sui pulsanti locali si imposta il tempo del singolo motore. Agendo invece sui comandi di gruppo, si imposta il tempo per tutti i motori del gruppo. Utilizzando i comandi di raggruppamento totale, si programma il tempo per tutti i motori.

Semplifica la gestione del tuo impianto con una centralina versatile e pronta per l'automazione centralizzata. Disponibile solo su elettro.info

Schemi di collegamento

Comando di una singola unità
