Centralina di Controllo Motori 24Vdc 4A con Comandi di Gruppo per Veneziane, Vasistas, Tapparelle Elettriche

Controllo Motori in corrente continua a 24Vdc fino a 4A.

Gestione comandi singoli e comandi di gruppo centralizzati fino a 2 livelli (esempio zone giorno / zona notte e appartamento completo) di veneziane finestre a vasistas, lucernai e tapparelle motorizzate, Timer interno di sicurezza nel caso i finecorsa non funzionassero.

Caratteristiche tecniche

• Alimentazione centralina: da 7-24dc
• Consumo centralina: Standby < 20mA  / 60mA con motore in movimento
• Alimentazione relè: fino a 24Vdc
• Corrente massima uscita: 4A
• Indicazioni a LED: Relè 1 ON / Rele 2 ON / Comandi di gruppo a Livello 1 e 2
• Pulsanti di comando: vanno usati dei pulsanti di comando non interbloccati
• Ingressi: Comandi locai SU/GIÙ, Bus di raggruppamento motori, Bus raggruppamento gruppi
• Livello di Pretezione: IP20

Schemi di collegamento

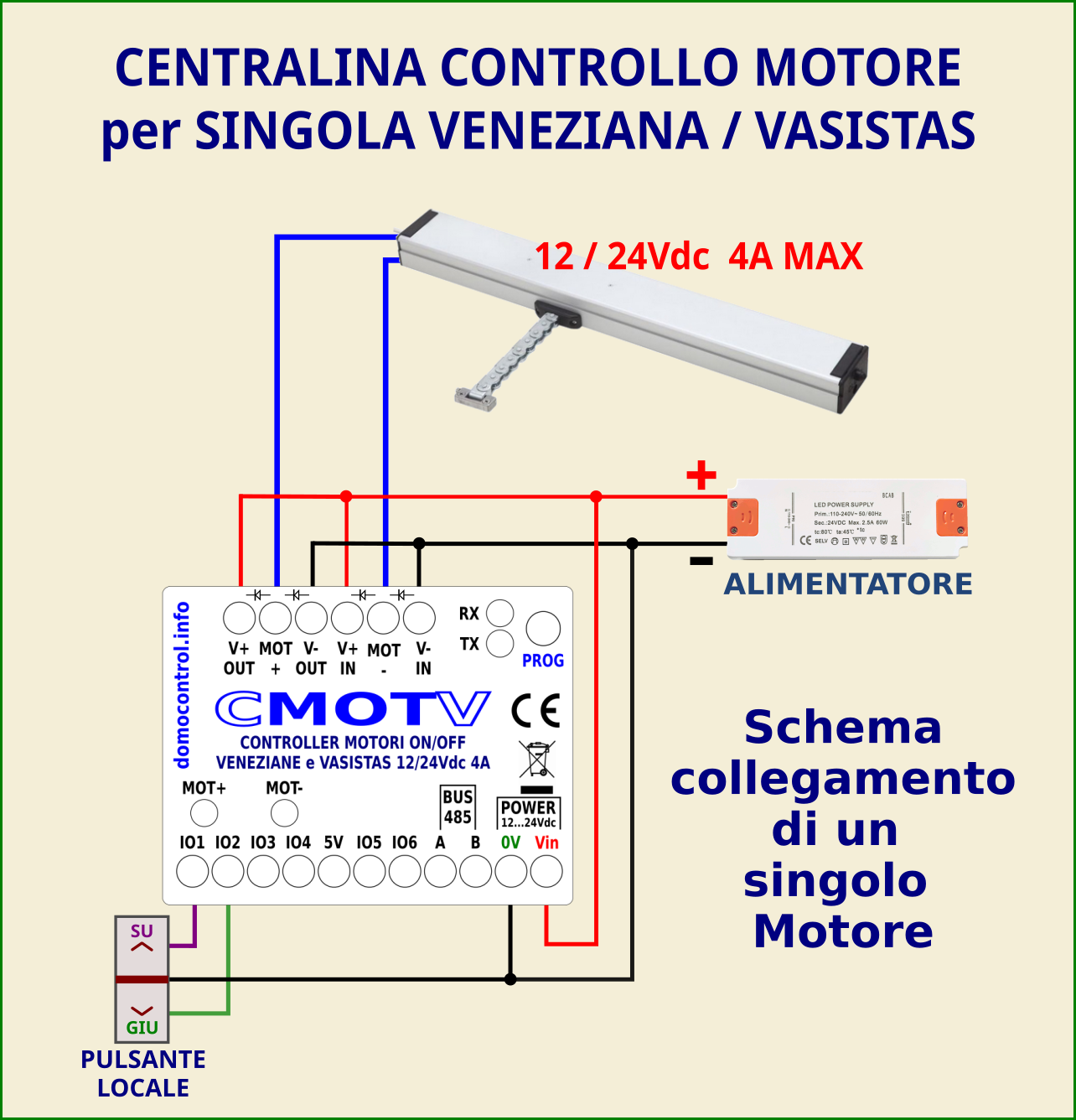

Comando di un singolo 1 motore

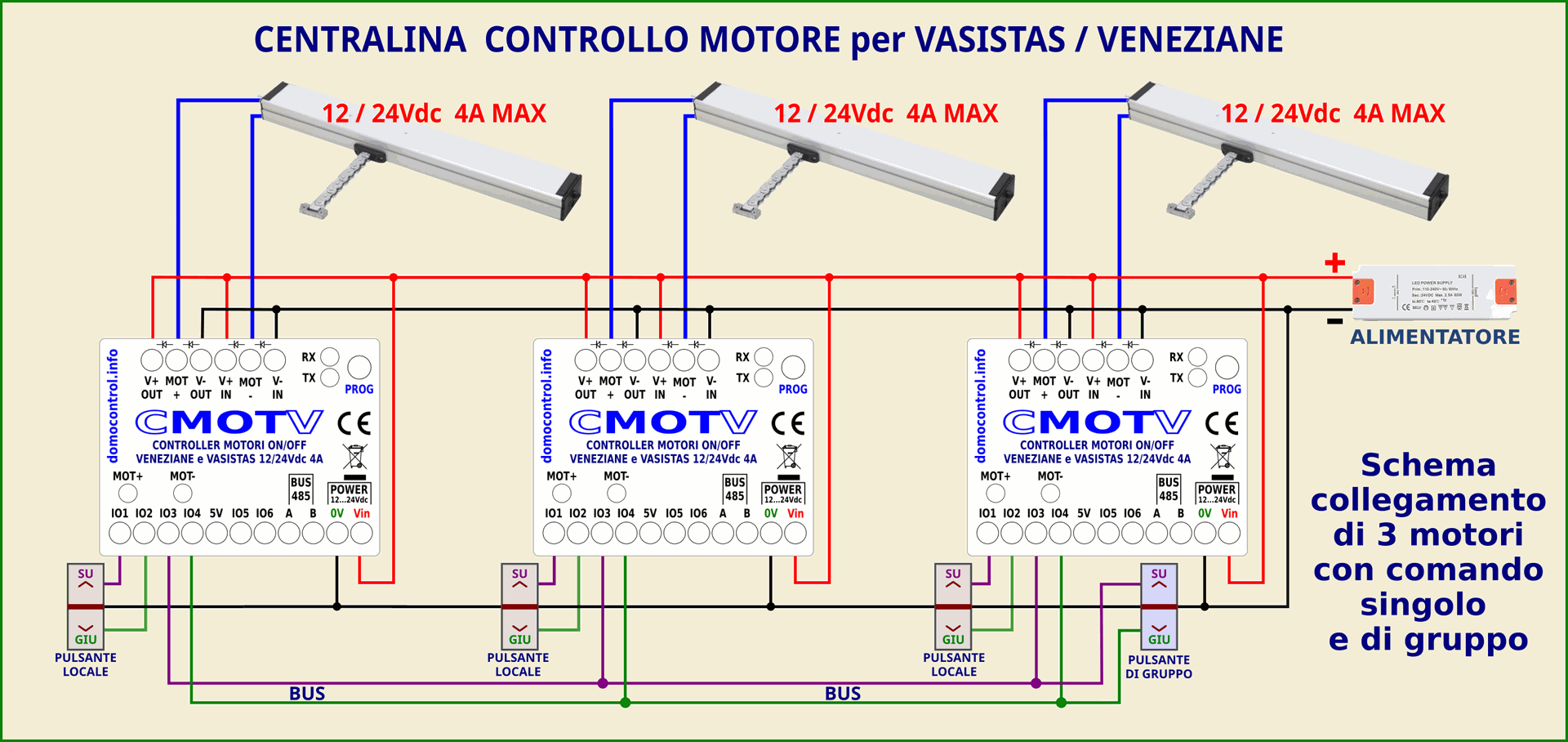

Comando di 3 motori con comando singolo e centralizzato

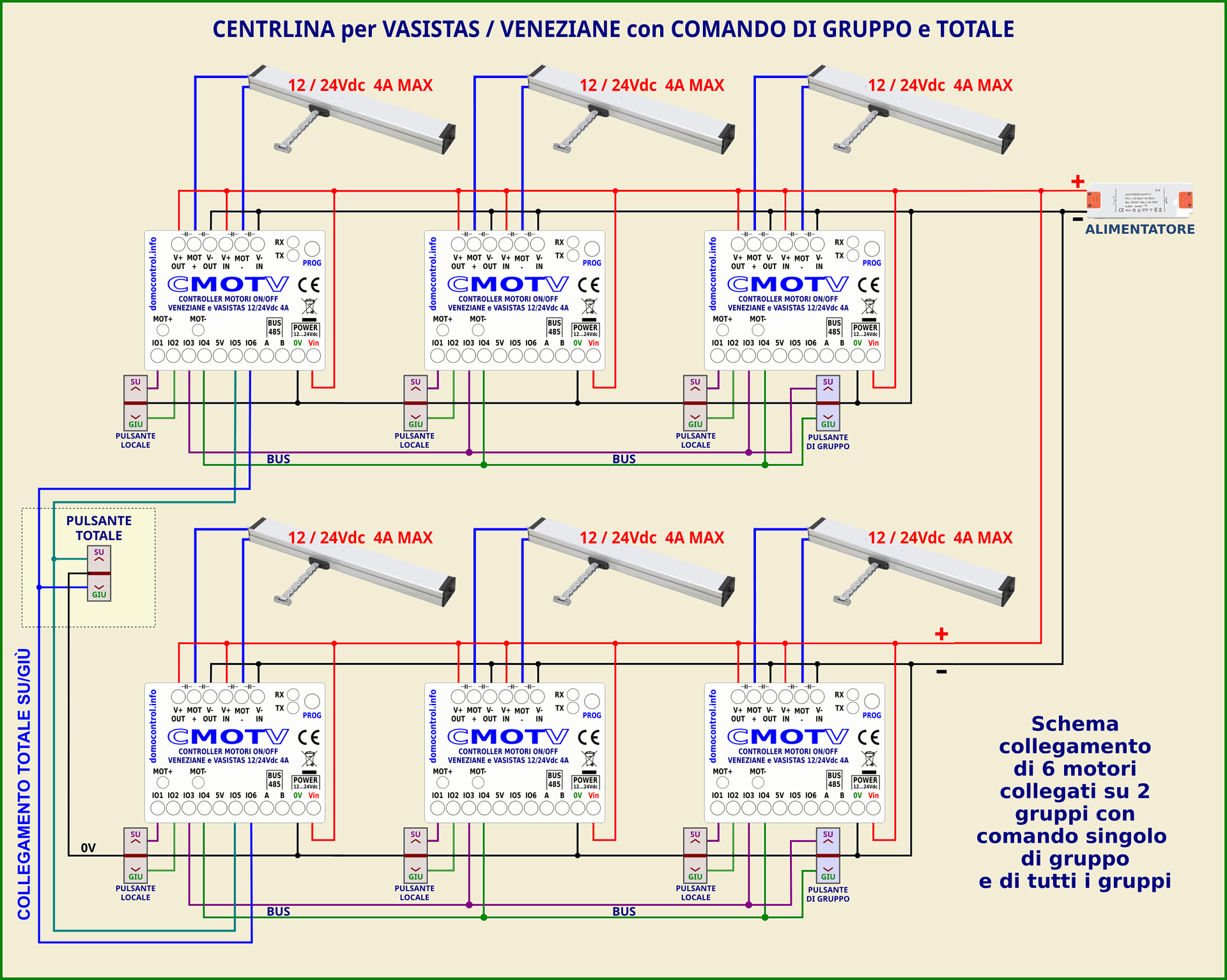

Due gruppi di motori con comando singolo, di gruppo e totale

Descrizione funzionamento

All'arrivo dell'alimentazione delle centraline, i relè sono spenti, quindi embrambi i fili del motore sono collegati allo stesso polo dell'alimentazione e il motore è fermo.

E' possibile dare il comando al singolo motore sugli ingressi 1 e 2.

Creare un Bus di gruppo di centraline collegando tra di loro tutti gli ingressi 3 e 4 (vedi schema). Ogni centralina può inviare comandi alle altre centraline attraverso questo BUS; inoltre è possibile comandare il gruppo aggiungendo 2 pulsanti (vedi schema).

Raggruppare più gruppi collegando gli ingressi 5 e 6 di una centralina di ogni gruppo. Ogni centralina può inviare comandi alle altre centraline attraverso questo BUS; inoltre è possibile comandare il gruppo aggiungendo ulteriori 2 pulsanti (vedi schema).

Funzionamento dei pulsanti locali Su/Giù

• Comando singolo motore: la pressione breve sul pulsante locale Su/Giù comanda il movimento completo del motore fino a fine corsa o tempo massimo previsto (30 secondi).
• Comando prolungato: la pressione prolungata fa spostare il motore fino al rilascio del pulsante.
• Stop di tutti i motori: alla pressione contemporanea dei tasti Su/Giù, tutti i motori raggruppati si fermano.
• Comando di tutti i motori del gruppo:  premendo contemporaneamente i 2 tasti Su/Giù e rilasciando la direzione NON VOLUTA, si darà il comando a tutti i motori del gruppo. Mantenendo il pulsante ulteriormente premuto per 3 secondi, si faranno partire anche i motori a livello superiore.

Pulsante di gruppo

• Comandi di tutti i motori di gruppo: la pressione breve comanda il movimento completo di tutti i motori del gruppo fino a fine corsa o tempo massimo previsto (30 secondi).
• Comando prolungato: la pressione prolungata fa spostare il motore fino al rilascio del pulsante.

• Stop di tutti i motori: alla pressione contemporanea dei tasti Su/Giù, tutti i motori raggruppati si fermano.
• Comando di tutti i motori del gruppo:  Premendo contemporaneamente i 2 tasti Su/Giù e rilasciando la direzione NON VOLUTA, si darà il comando a tutti i motori presenti.
