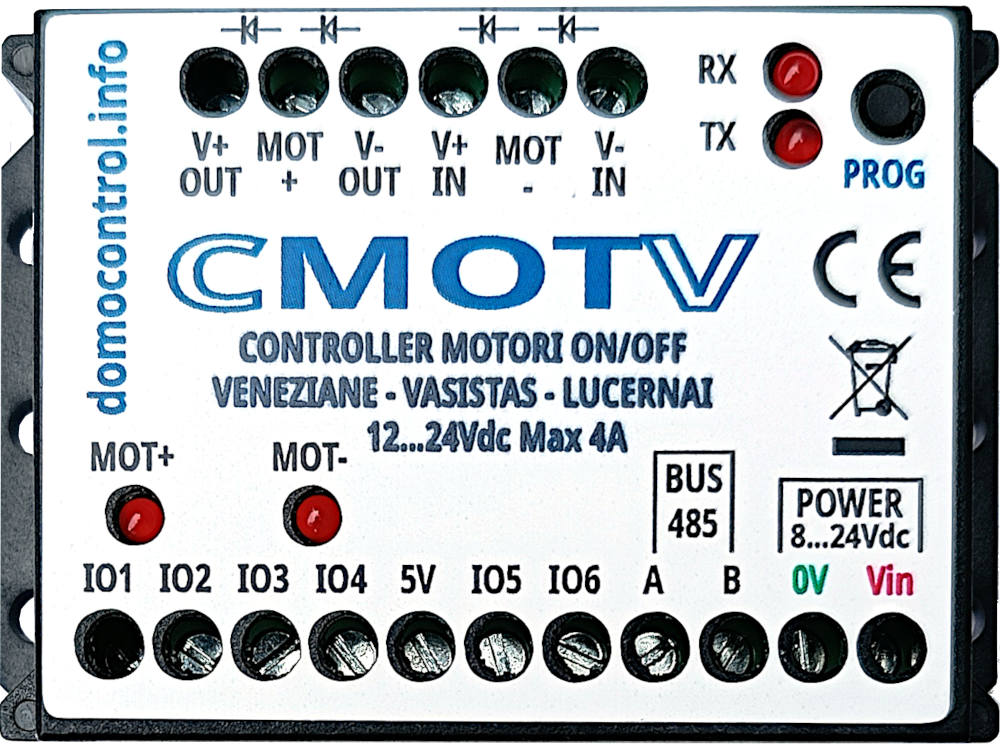

CMOTV
Automatizza l'apertura e chiusura di Tende Veneziane, Vasistas e Lucernai tramite comandi locali e comandi di gruppo con tempo massimo di spostamento programmabile.
Gestione comandi singoli e comandi di gruppo centralizzati fino a 2 livelli (esempio zone giorno / zona notte e appartamento completo) di veneziane finestre a vasistas, lucernai e tapparelle motorizzate, Timer interno di sicurezza programmabile dall'utente.
Nessuna configurazione software
Il cablaggio determina la configurazione del gruppo e dei gruppi
Comandi a pulsante
Usare pulsanti Su/Giù non interbloccati per consetire la funzione Stop. Dai singoli pulsanti locali si può comandare tutto il gruppo e il resto dell'impianto.
Tempo massimo motori
È possibile impostare facilmente dai pulsanti di comando i tempi di movimento motore, signolarmente, per gruppi e per tutto l'impianto.
Centralina intelligente con cablaggio gruppi semplificato
Non sono necessari componenti aggiuntivi per poter creare gruppi e impostare Timer di fine corsa
Alimentazione flessibile
Le centraline CMOTV si alimentano direttamente dalla stesss alimentazione del motori (Max 24Vdc). Si può avere un unico alimentatore per l'impianto oppure un alimentatore per ogni centralina come nel caso in cui ogni motore venga fornito col suo alimentatore.
Caratteristiche tecniche
- Alimentazione centralina e motori: da 7-24dc
- Consumo centralina: Standby < 20mA / 60mA con motore in movimento
- Alimentazione relè: fino a 24Vdc
- Corrente massima uscita: 4A
- Indicazioni a LED: Relè 1 ON / Rele 2 ON / Presenza di comandi sul BUS a livello 1 e a livello 2 / Indicazioni per la programmazione del tempo massimo
- Pulsanti di comando: vanno usati dei pulsanti di comando non interbloccati
- 6 Ingressi: Comandi locali SU/GIÙ, Bus di raggruppamento livello 1 , Bus di raggruppamento livello 2
- Tempo massimo di movimento motore: programmabile direttamente da pulsanti di comando (preimpostato a 30 secondi)
- Livello di Pretezione: IP20
Descrizione funzionamento
All'arrivo dell'alimentazione delle centraline, i relè sono spenti, quindi embrambi i fili del motore sono collegati allo stesso polo dell'alimentazione e il motore è fermo.
E' possibile dare il comando al singolo motore sugli ingressi 1 e 2.

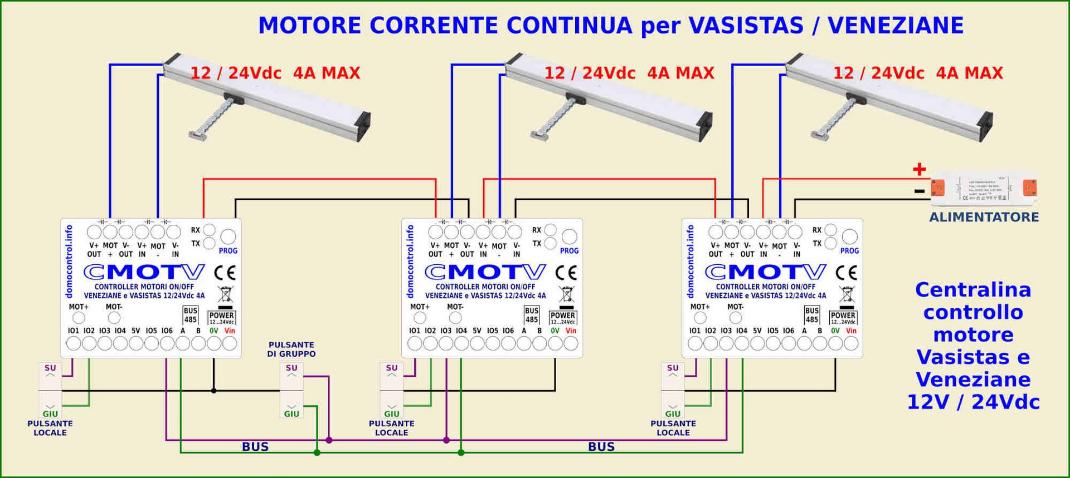

Si possono raggruppare più unità collegando tra di loro tutti gli ingressi 3 e 4 (vedi schema). Ogni centralina può inviare comandi alle altre unità attraverso questo BUS; inoltre è possibile comandare il gruppo aggiungendo 2 pulsanti in parallelo al BUS (vedi schema).

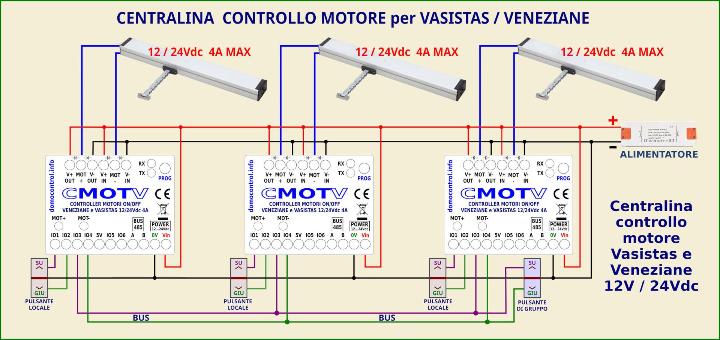

Si possono raggruppare più gruppi collegando gli ingressi 5 e 6 di solo una centralina di ogni gruppo. Ogni centralina può inviare comandi alle altre centraline attraverso questo BUS; inoltre è possibile comandare il gruppo aggiungendo ulteriori 2 pulsanti in parallelo al BUS (vedi schema).
Funzionamento dei pulsanti locali Su/Giù
- Comando breve a motore spento: la pressione breve sul pulsante locale Su/Giù comanda il movimento completo del motore fino a fine corsa o tempo massimo impostato (per default 30 secondi).
- Comando breve a motore acceso: la pressione breve su uno dei 2 pulsanti arresta il motore.
- Comando prolungato a motore spento: fa spostare il motore fino al rilascio del pulsante
- Comando prolungato a motore acceso: se il comando è nella stessa direzione non ha effetto, se è nella direzione opposta, spegne il motore e poi lo fa ripartire nella direzione opposta.
- Stop di tutti i motori: alla pressione contemporanea dei tasti Su/Giù, tutti i motori raggruppati a qualsiasi livello si fermano.
- Comando di tutti i motori del gruppo: premendo contemporaneamente i 2 tasti Su/Giù e rilasciando la direzione NON VOLUTA, si darà il comando a tutti i motori del gruppo. Mantenendo il pulsante ulteriormente premuto per 3 secondi, si faranno partire anche i motori raggruppari a livello superiore.
Pulsanti di gruppo
- Comandi di tutti i motori di gruppo: la pressione breve comanda il movimento completo di tutti i motori del gruppo fino a fine corsa o al tempo massimo previsto.
- Stop di tutti i motori: alla pressione contemporanea dei tasti Su/Giù, tutti i motori raggruppati a qualsiasi livello si fermano.
- Comando dei motori di tutti i gruppi: Premendo contemporaneamente i 2 tasti Su/Giù e rilasciando la direzione NON VOLUTA, si darà il comando a tutti i motori presenti raggruppati senza l'attesa dei 3 secondi.
Programmazione del tempo massimo di movimento motori
- Posizionare il motore a fine corsa o Su o Giù.
- Premere contemporaneamente i comandi Su e Giù e mantenerli premuti per almento 6 secondi così si ha l'entrata in modalità programmazione che viene segnalata con un trillo di breve durata di entrambi i LED di indicazione di arrività dei BUS.
- Rilasciando il tasto della direzione non voluta, si ha l'inizio del movimento e sui LED di indicazione BUS si ha un un lampeggio ogni secondo; per i primi 2 secondi lampeggia solo uno dei due LED per indicare che il tempo è troppo breve. Dal terzo secondo in poi, lampeggiano entrambi i LED.
- Rilasciando il pulsante o premendo anche l'altro, si ha l'uscita dalla programmazione e il tempo di movimento viene memorizzato in modo permanente anche in mancanza di alimentazione.
NB: Agendo sui pulsanti locali si imposta il tempo del singolo motore. Agendo invece sui comandi di gruppo, si imposta il tempo per tutti i motori del gruppo. Utilizzando i comandi di raggruppamento totale, si programma il tempo per tutti i motori. E' possibile quindi avere motori che richiedono tempi diversi e/o impostare ad esempio che una finestra si apra solo parzialmente.
